En el proceso de producción de ollas de hierro fundido esmaltadas, el método de "dos capas y dos horneados" es bastante común, lo que significa que se requieren de 2 a 3 operaciones de pulverización a lo largo del proceso. Esto es especialmente cierto para productos con formas complejas y detalles ricos, donde la pulverización a mano muestra sus ventajas insustituibles. Sin embargo, la calidad del producto final obtenido de la pulverización a mano depende en gran medida del nivel de habilidad de los operadores. Por lo tanto, para los fabricantes nuevos en el campo de la producción de esmalte, es crucial asegurar que los trabajadores dominen técnicas eficientes de pulverización manual. A continuación, profundizaremos en consejos prácticos para pulverizar esmalte a mano en ollas de hierro fundido esmaltadas.

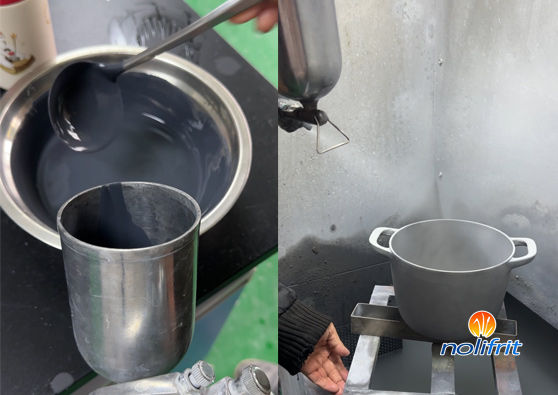

En las operaciones de pulverización húmeda, el ajuste del diámetro de la boquilla debe configurarse de acuerdo con el tipo específico de producto de esmalte y las propiedades de la suspensión del esmalte. El método de suministro de la suspensión del esmalte es flexible y se puede lograr a través de la copa de esmalte incorporada en la pistola pulverizadora o mediante un tanque de presión externo. Al pulverizar ollas de hierro fundido esmaltadas, se deben tener en cuenta los siguientes puntos:

1. Ajuste de la presión de aire: Al pulverizar el mango de la olla, reduzca adecuadamente la presión de aire de la pistola pulverizadora para asegurar una capa fina y uniforme; para el cuerpo de la olla, aumente la presión de aire para lograr una mayor eficiencia en la pulverización.
2. Grosor de la capa base: La capa base debe pulverizarse de manera delgada para evitar dificultades en el procesamiento posterior debido a un grosor excesivo.
3. Uniformidad del recubrimiento: El grosor del esmalte pulverizado debe mantenerse uniforme y moderado. Se recomienda que el grosor de molienda en seco después del secado se controle entre 160 y 200 micras para garantizar la calidad final del producto.
4. Presión de aire estable: Mantenga la presión de pulverización alrededor de 0.4 MPa, asegurando estabilidad. Además, el aire comprimido debe pasar por una estricta filtración para asegurarse de que esté libre de agua y aceite, evitando efectos adversos en el recubrimiento.
5. Distancia de la boquilla: La distancia entre la boquilla y la pieza de trabajo debe mantenerse alrededor de 30 centímetros. Si está demasiado cerca, puede generar un efecto de piel de naranja, mientras que si está demasiado lejos, puede resultar en un recubrimiento grumoso.
6. Gestión del color: Cuando se pulverizan diferentes colores de esmalte en el interior y exterior de la olla, se deben usar tapas correspondientes para cubrir adecuadamente las áreas y evitar la contaminación cruzada de los polvos de esmalte.

Además, el esmalte utilizado en la pulverización manual tiene requisitos específicos de finura y densidad. Para lograr una mejor atomización, el esmalte para pulverización húmeda debe ser más fino en comparación con el esmalte por inmersión. Sin embargo, debe prestarse atención a la calidad después del secado y horneado; un esmalte demasiado fino puede generar defectos como agrietamientos y retracción. Al mismo tiempo, aumentar ligeramente la densidad del esmalte puede ser beneficioso, ya que los esmaltes de alta densidad reducen el tiempo de pulverización y mejoran la eficiencia de producción. Por ejemplo, en las operaciones de pulverización de una sola superficie, la boquilla solo necesita pasar sobre la superficie unas pocas veces para lograr el grosor deseado.

En resumen, dominar estas técnicas clave en la pulverización manual es crucial para mejorar la calidad del producto de utensilios de cocina de hierro fundido esmaltado. Los nuevos fabricantes de esmalte deben prestar mucha atención y proporcionar una formación exhaustiva a los trabajadores para garantizar que puedan aplicar estas técnicas de manera flexible en la práctica, produciendo así productos de esmalte de alta calidad y alto valor agregado.
